光學分光棱鏡

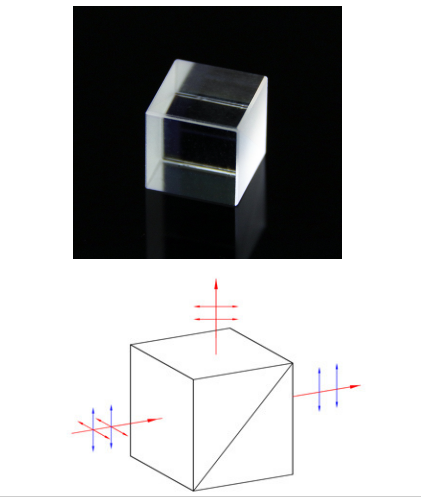

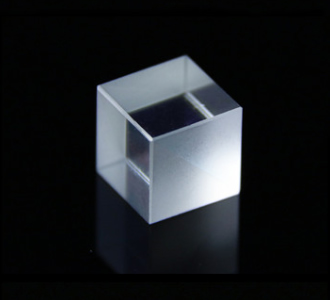

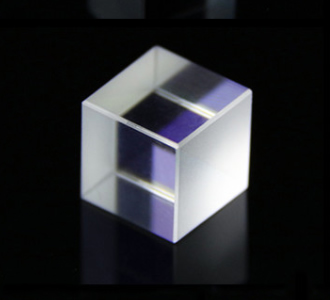

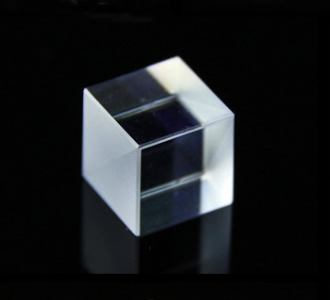

    偏振分光棱鏡能把入射的非偏振光分成兩束垂直的線偏光。其中P偏光完全通過，而S偏光以45度角被反射，出射方向與P光成90度角。此偏振分光棱鏡由一對高精度直角棱鏡膠合而成，其中一個棱鏡的斜邊上鍍有偏振分光介質膜。
   通過在直角棱鏡的斜面鍍制多層膜結構，然后膠合成一個立方體結構，利用光線以布魯斯特角入射時P偏振光透射率為1而S偏振光透射率小于1的性質，在光線以布魯斯特角多次通過多層膜結構以后，達到使的P偏振分量完全透過，而絕大部分S偏振分量反射（至少90%以上）的一個光學元件。
   用于將一束光的水平偏振和垂直偏振分開，P光與S光的透過率之比大于1000，同時保證P光透過率在90%以上。具有應力小、消光比高、成像質量好、光束偏轉角小等特點。波長涵蓋420-1600nm區域?？捎米髌鹌?、檢偏、光強調節等場合。


材       質：H-K9L / 光學玻璃 / 紅外光學玻璃
尺寸范圍：5-400mm
尺寸公差：＋0/-0.05mm
光 潔 度：40/20
角度公差：±2 ±5
表面精度：λ/10 per@633nm
倒       邊：0.1 -0.5mm
鍍　　膜：膠合面鍍PBS膜，所有直角增透膜
